フィルタ
インラインタイプ
UFシリーズ
最高使用圧力：7MPa ※型により変動
ユニオン式小型ラインフィルタ
※使用上のご注意
●最高使用圧力を超えた圧力で使用しないで下さい。
●使用温度範囲外で使用しないで下さい。シール材が損傷し、漏れの原因となります。
エレメント取り付けの際のご注意
●エレメントのR形状側からOリング内径に（着脱用ネジが手前にくるように）挿入して下さい。
●着脱用ボルトのねじ込み過ぎにご注意下さい。スクリーンが変形する可能性があります。
特徴
- ステンレス製のボディ、スクリーンで構成されており、各種流体に対応可能です。
- 非常に小型のため、スペースの削減が可能です。特に径方向の占有スペースが小さいため、干渉の多い配管ラインへの取り付け、既存ラインへの後付けが可能です。
- メンテナンスが簡単。ユニオンジョイントと同様の方法で分解し、エレメントを簡単に取り外せ、洗浄後の再使用が可能です。
- ステンレス製のため、シール材質の選択により、各種流体に対応が可能です。
仕様
| 型式 | UF-01～04 | UF-06～08 |
|---|---|---|
| 最高使用圧力 | 7MPa | 2MPa |
| 使用温度範囲 | －20℃～＋80℃（バイトン －20℃～＋180℃） | |
材質
本体・エレメント：SUS304
シール：NBR / バイトン / EPDM

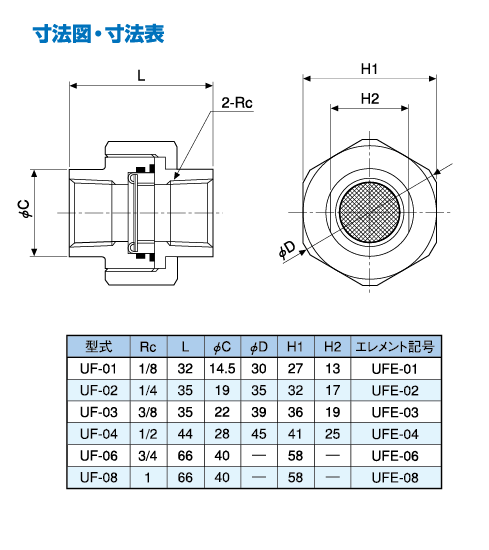

設計図
