バルブ

CVAシリーズ

最高使用圧力:1MPa

フェルール型チェックバルブ

株式会社ツカサの製品「フェルール型チェックバルブ」

特徴

  • 内部部品を分解可能で洗浄が容易。
  • 大開口で低圧損を実現。
  • シンプル設計で軽量コンパクト。
  • 既存のサニタリー配管に簡単設置。

仕様

フィルタ仕様

使用流体 SUS304/SUS316を、侵食しない流体
最高使用圧力 1.5S 2.0S 1MPa
最高使用圧力 2.5S 3.0S 0.8MPa
クラッキング圧(KPa) 7・20・50



パッキン仕様

使用温度 NBR -20℃~80℃
FKM(バイトン) -10℃~150℃
EPDM -20℃~90℃
パーフロ -5℃~150℃
シリコン
-20℃~150℃

材質

SUS304/SUS316

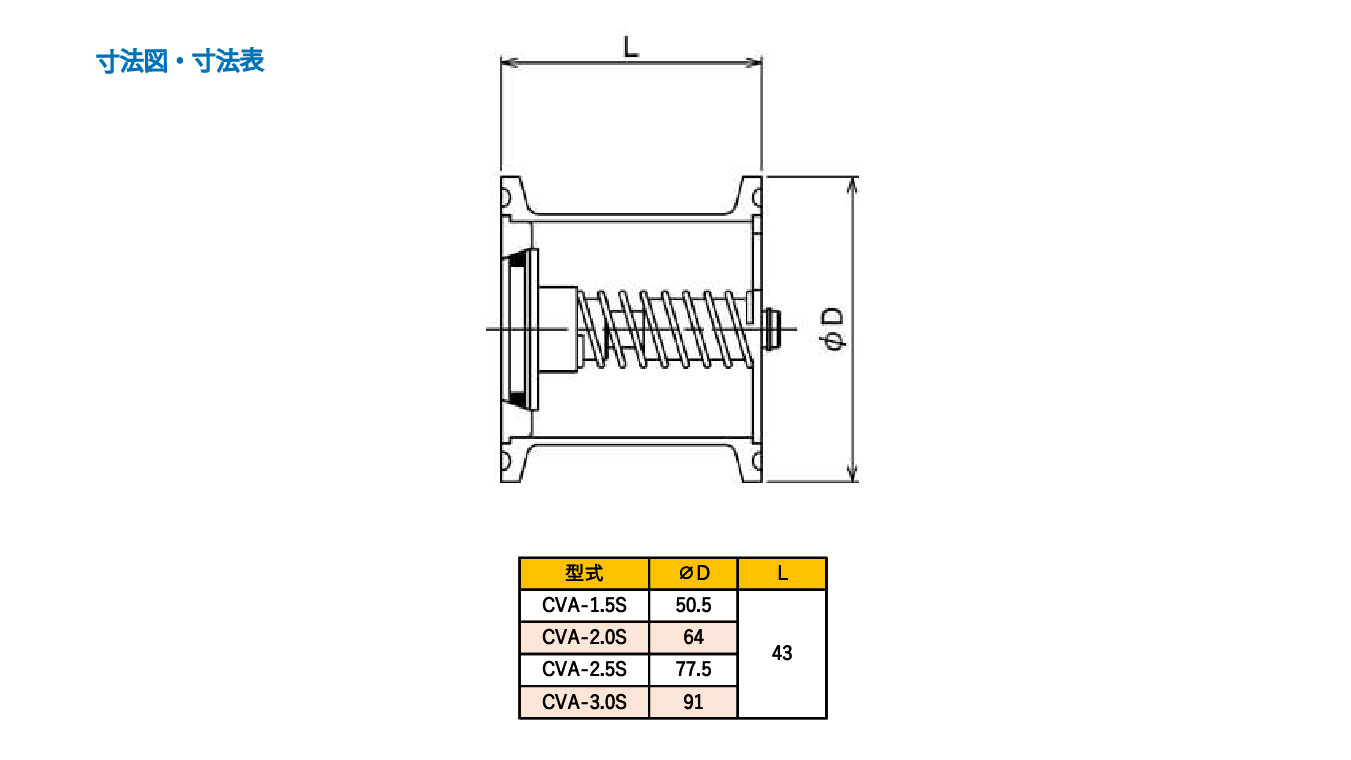

設計図
