フィルタ

小型コインタイプ

C/CWシリーズ

小型コインフィルタ

株式会社ツカサの製品「小型コインフィルタ」

特徴

  • 小型、薄型で、各種流体機器にコンパクトに内蔵が可能です。
  • 外径は、φ5mm~φ50mmまで取り揃えてあります。
  • 独自構造により、高い耐圧性能を持ちます。
  • 油空圧をはじめとする各機器のポート、フランジ等に容易に装着できます。
  • 使用方法、使用流体に応じて、濾過面積アップタイプ(CW)、オールステンレス製等、各種取り揃えています。
  • CWタイプは濾過面積が大きいため、通過抵抗を低減します。
  • ケース材質は真鍮とステンレスがあります。

材質

ケース:C3602 / SUS304
スクリーン:SUS304 / SUS316

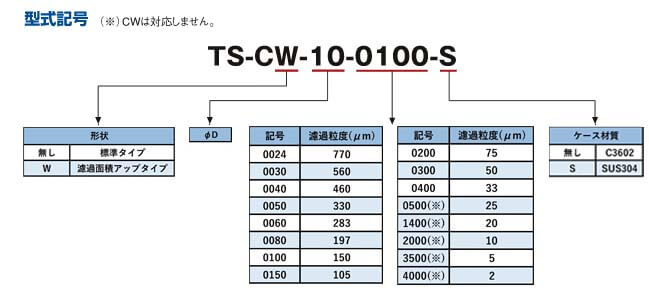

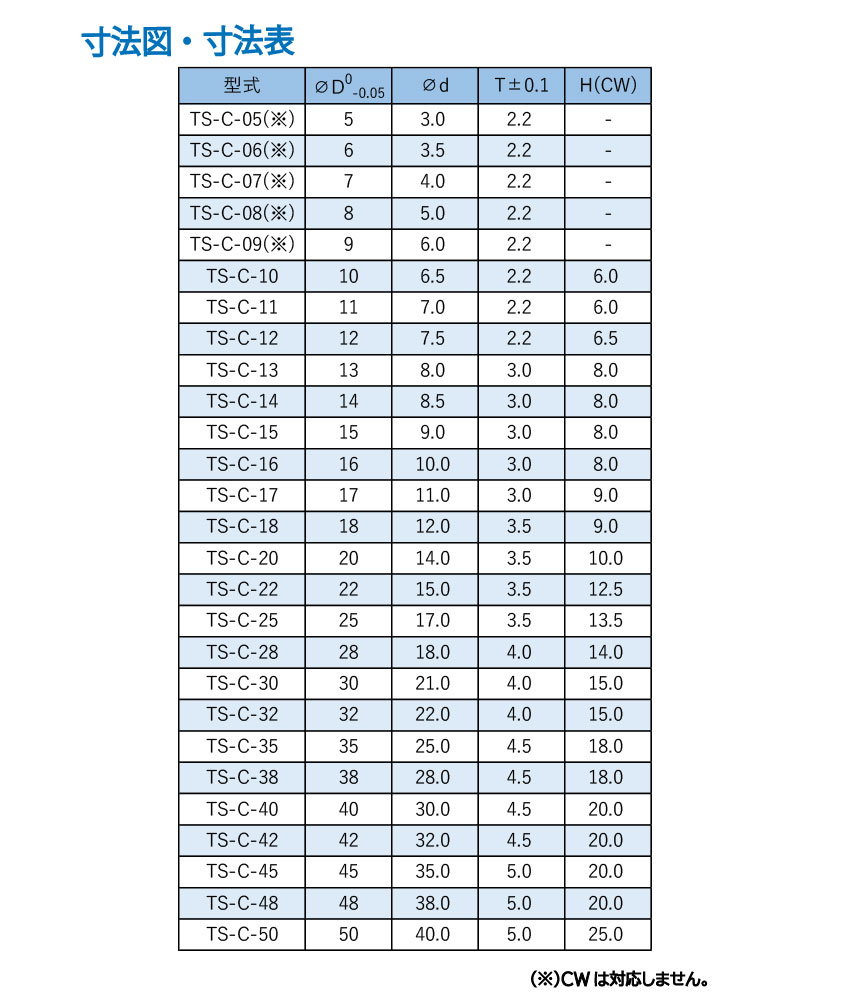

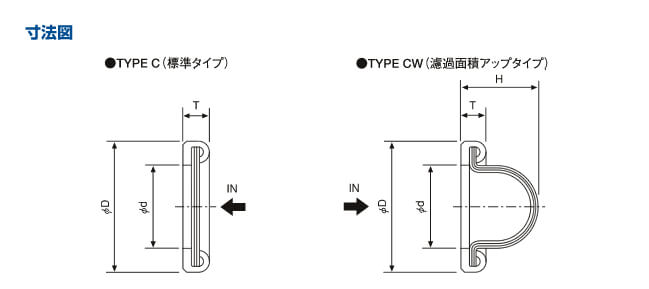

設計図

株式会社ツカサの製品「小型コインフィルタ」の設計図 株式会社ツカサの製品「小型コインフィルタ」の設計図
